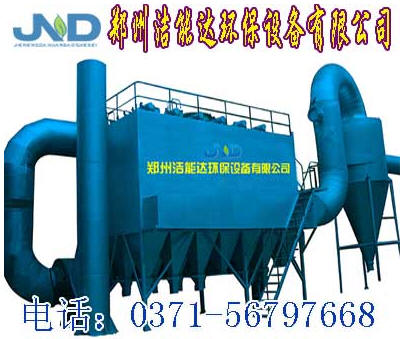

组合式滤筒除尘器的主体结构由箱体、过滤室、灰斗、进出风口、降温系统等五大部分组成。并配有基础支柱、爬梯、栏杆、检修门、压缩空气气路系统、清灰控制系统、卸灰系统等等，并可根据用户要求选配先进的设备运行监测系统。

组合式滤筒除尘器工作原理
　组合式滤筒除尘器主要由上箱体、中箱体、灰斗、卸灰系统、喷吹系统和控制系统等几部分组成，可采用多种进气分室结构。含尘烟气由进风口经中箱体下部进入灰斗；部分较大的尘粒由于惯性碰撞、自然沉降等作用直接落入灰斗，其它尘粒随气流上升进入各个袋室。经滤筒过滤后，尘粒被阻留在滤筒外侧，净化后的气体由滤筒内部进入箱体，再通过提升阀、出风口排入大气。灰斗中的粉尘定时或连续由螺旋输送机及刚性叶轮卸料器卸出。随着过滤过程的不断进行，滤筒外侧所附积的粉尘不断增加，从而导致袋除尘器本身的阻力也逐渐升高。当阻力达到预先设定值时，清灰控制器发出信号，首先令一个过滤室的提升阀关闭以切断该室的过滤气流，然后打开电磁脉冲阀，压缩空气由气源顺序经气包、脉冲阀、喷吹管上的喷嘴以极短的时间（ 0.065～0.085秒）向滤筒喷射。压缩空气在箱内高速膨胀，使滤筒产生高频振动变形，再加上逆气流的作用，使滤袋外侧所附尘饼变形脱落。在充分考虑了粉尘的沉降时间（保证所脱落的粉尘能够有效落入灰斗）后，提升阀打开，此袋室滤袋恢复到过滤状态，而下一袋室则进入清灰状态，如此直到最后一袋室清灰完毕 为一个周期。组合式滤筒除尘器是由多个独立的室组成的，清灰时各室按顺序分别进行，互不干扰，实现长期连续运行。上述清灰过程均由清灰控制器进行定时或定压自动控制。
